在严苛的工业环境及精密电子设备中，连接器的可靠性是确保设备稳定运行的关键。JAE（日本航空电子工业）作为全球领先的连接器制造商，其 JL04V 系列以卓越的性能和可靠性著称。JL04V-2A22-23SE-B-R 圆形连接器，正是该系列中的一款杰出产品，它拥有卓越的屏蔽性能，坚固耐用的结构，以及便捷的操作方式，能够满足各种复杂应用场景的需求，确保您的设备始终保持最佳状态。选择这款连接器，就是选择一份安心，一份保障。
产品概述

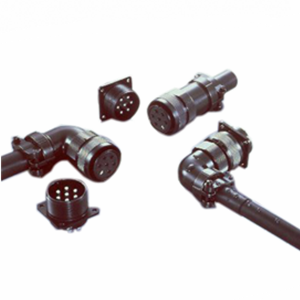

JL04V-2A22-23SE-B-R 是一款高性能圆形连接器，采用推拉式自锁设计，配置 22 个针脚，适用于多种复杂的数据和电力传输应用。"2A22" 代表连接器的外壳尺寸和针脚布局，使其在有限空间内也能实现高密度连接。"23SE" 表明该连接器经过专门的屏蔽设计，有效抑制电磁干扰（EMI），确保信号的纯净和稳定。"B" 代表外壳表面黑色涂层，提供额外的耐腐蚀保护。"R"代表卷带包装。
精选材质，铸就卓越品质
• 外壳材质： 高品质铝合金经过黑色阳极氧化处理，不仅坚固耐用，还具有出色的耐腐蚀性和抗磨损性。黑色涂层提供额外的保护，使其在恶劣环境中也能保持性能稳定。
• 触点材质： 插针采用铜合金，并镀金处理。镀金层有效降低接触电阻，提高导电性能，同时防止氧化和腐蚀，显著延长连接器的使用寿命。
• 绝缘材质： 采用高性能热塑性塑料，具有卓越的绝缘性能和耐高温特性。确保各个触点之间安全隔离，有效防止短路和漏电。
• 密封材质： 精选硅橡胶材料，具有优异的防水、防尘和耐化学腐蚀性能。确保连接器在潮湿、多尘或存在腐蚀性物质的环境中也能保持稳定的连接性能。
广泛的应用领域
JL04V-2A22-23SE-B-R 连接器凭借其出色的性能和高可靠性，广泛应用于以下领域：
• 工业自动化： 用于连接传感器、编码器、电机驱动器和控制系统，确保数据传输的实时性和准确性。
• 机器人技术： 应用于机器人手臂、控制器和传感器，确保机器人运动的精确性和可靠性。
• 通信设备： 用于连接无线电、基站和天线，确保信号传输的稳定性和高效性。
• 医疗设备： 应用于医疗仪器、监护设备和诊断设备中，保证医疗过程的安全性和可靠性。
• 测试测量： 连接示波器、信号发生器、频谱分析仪等仪器，保证测试结果的准确性和精度。
• 航空航天： 用于飞机电子设备和控制系统，确保在高要求的环境下稳定运行。
性能优势，无可比拟
• 卓越的屏蔽性能： 采用专业的屏蔽设计，有效抑制电磁干扰（EMI），确保信号传输的高质量和精确，特别适合对信号质量要求高的应用。
• 便捷的推拉自锁设计： 采用推拉式锁紧机构，操作简便快捷，无需使用特殊工具，大大缩短安装和维护时间。
• 高密度针脚配置： 拥有 22 个针脚，满足复杂系统的数据和电力传输需求，实现高度集成，降低设备体积，优化布局。
• 出色的可靠性： 采用高品质材料和精密的制造工艺，确保连接器具有长久的使用寿命和稳定的性能。
• 强大的环境适应性： 防水、防尘、耐腐蚀，能够在各种恶劣环境下稳定工作，满足各种苛刻的应用需求。
• 黑色阳极氧化外壳： 提供额外的耐腐蚀保护，美观耐用。
• 符合 RoHS 标准： 所有材料均符合 RoHS 标准，不含有害物质，保护环境和人类健康。
简易操作，轻松上手
1. 线缆准备： 根据连接器的针脚定义，选择合适的线缆并剥去适当长度的绝缘层。
2. 端接线缆： 使用专业的压接工具，将线缆可靠地端接到连接器的针脚上。
3. 连接器对接： 将连接器对准插座轻轻推入，听到“咔哒”一声表示连接成功。
4. 断开连接： 向后拉动锁紧机构，即可轻松断开连接。
5. 测试验证： 使用万用表或其他测试仪器，验证连接的可靠性和电气性能。
技术参数
• 型号： JL04V-2A22-23SE-B-R
• 针脚数量： 22
• 连接方式： 推拉自锁
• 外壳材质： 铝合金 (黑色阳极氧化处理)
• 接触件材质： 铜合金 (镀金)
• 绝缘材质： 热塑性塑料
• 屏蔽效果： 具备 EMI 屏蔽功能
• 额定电压： 250V AC/DC
• 额定电流： 5A
• 耐压强度： 1500V AC
• 接触电阻： ≤ 5 mΩ
• 绝缘电阻： ≥ 1000 MΩ
• 工作温度： -25℃ ~ +85℃
• 防护等级： IP50
• 符合标准： RoHS
• 包装： 卷带
总结
JAE JL04V-2A22-23SE-B-R 圆形连接器以其卓越的性能、可靠的品质和便捷的操作，成为各种严苛应用领域的理想选择。选择 JAE, 您将获得高性能、高可靠性的连接解决方案，为您的设备稳定运行保驾护航，助您成就卓越！黑色外观也更显专业！
