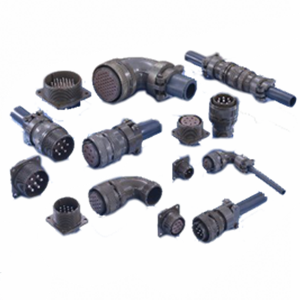

JAE（日本航空电子工业）N/MS3102A28-20SW 圆形连接器是一款专为需要电磁兼容 (EMC) 屏蔽应用而设计的高性能连接器。该连接器采用坚固耐用的结构和先进的屏蔽技术，能够有效防止电磁干扰 (EMI) 和射频干扰 (RFI)，确保数据传输的完整性和可靠性。广泛应用于工业自动化、通信、航空航天、军事等对电磁环境要求严苛的领域。
材质与结构
N/MS3102A28-20SW 圆形连接器采用优质材料和精密的制造工艺，以提供卓越的性能和持久的可靠性：
• 外壳： 采用高强度铝合金制成，表面经过导电氧化处理，提供优异的电磁屏蔽性能和耐腐蚀性。导电氧化层能有效传导电磁波，减小电磁干扰的辐射和接收。
• 接触件： 采用高性能铜合金，表面镀金，提供优异的导电性能和抗腐蚀性，降低接触电阻，确保信号和电力传输的稳定性和可靠性。镀金层能防止氧化，提高连接的可靠性。
• 绝缘体： 采用优质热塑性材料，具有优异的绝缘性能和耐高温性能，确保电气安全可靠。
• 屏蔽环： 内部集成了屏蔽环，与电缆屏蔽层紧密连接，进一步增强电磁屏蔽效果。
• 螺纹连接： 采用螺纹连接方式，提供可靠的物理连接，防止意外松动，确保电气连接的稳定性和可靠性，同时有助于屏蔽层的完整性。
使用环境
N/MS3102A28-20SW 连接器专为在各种严苛的电磁环境下使用而设计，广泛应用于：
• 工业自动化： 自动化控制系统、伺服电机、机器人
• 通信设备： 无线电通信、数据中心、服务器
• 航空航天： 机载设备、飞行控制系统、雷达系统
• 军事： 军事通信、武器系统、电子战设备
• 测试测量： 电子测量仪器、电磁兼容测试设备
该连接器可在 -55°C 至 +125°C 的宽温度范围内稳定工作，并能承受较高的振动和冲击，满足各种复杂严苛的应用环境要求。
产品优点
• 卓越的屏蔽性能： 采用导电氧化外壳和集成屏蔽环，能够有效抑制电磁干扰，保证数据传输的完整性和安全性。
• 高可靠性： 采用优质材料和精密制造工艺，确保长寿命和可靠的连接性能。
• 耐腐蚀： 外壳经过耐腐蚀处理，可在恶劣环境下使用。
• 易于安装： 螺纹连接方式，安装和拆卸方便快捷。
• 广泛的应用领域： 适用于各种需要电磁兼容的应用领域。
使用方法
1. 电缆准备： 根据连接器规格选择带有屏蔽层的电缆，剥去电缆外皮，露出电缆芯线和屏蔽层。
2. 屏蔽层处理： 将电缆屏蔽层与连接器的屏蔽环可靠连接，确保电缆屏蔽层与连接器外壳形成良好的导电通路。
3. 焊接/压接： 将电缆芯线与连接器的针脚进行焊接或者压接，确保芯线与对应孔位充分接触，焊接点或压接点牢固可靠。务必按照针脚定义图正确连接。
4. 检查绝缘： 使用万用表检查每个芯线与相邻芯线，以及与外壳之间没有短路。
5. 安装： 将插头和插座对准，沿顺时针方向旋转拧紧，确保连接器完全锁紧。
6. 测试： 安装完成后，请进行电磁兼容测试，验证连接器的屏蔽性能是否满足要求。并进行信号传输测试确保连接稳定。
技术参数
• 型号： N/MS3102A28-20SW
• 极数： 20
• 额定电压： 600V AC/DC
• 额定电流： 13A
• 接触电阻： ≤ 5mΩ
• 绝缘电阻： ≥ 1000MΩ
• 耐电压： 1500V (1分钟)
• 工作温度： -55°C 到 +125°C
• 屏蔽效果： 频率范围内 -50dB (典型值，取决于测试条件)
• 外壳材料： 导电氧化铝合金
• 接触件材料： 镀金铜合金
• 插拔次数： 500次以上
• 电缆尺寸： 适用于 16-20 AWG 电缆
• 符合标准： MIL-DTL-5015, RoHS
总结
JAE N/MS3102A28-20SW 圆形连接器是一款高性能、高可靠性的屏蔽连接解决方案。其卓越的屏蔽性能能够有效保护您的数据免受电磁干扰，确保信号传输的完整性和可靠性。如果您在寻找一款适用于需要电磁兼容应用的连接器，N/MS3102A28-20SW 将是您的理想之选。立即选购 JAE N/MS3102A28-20SW 连接器，为您的系统构建安全稳定的连接基础！
